Комплектные трансформаторные подстанции киоскового типа (КТП)

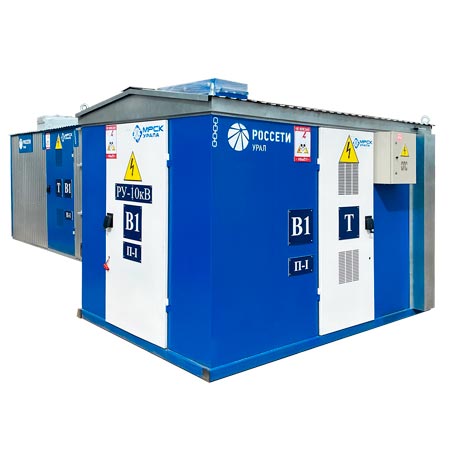

Комплектная трансформаторная подстанция киосковая типа КТПК мощностью 25-1000 кВА представляет собой одно(двух)трансформаторную подстанцию наружной установки и служит для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения ею отдельных населенных пунктов и промышленных объектов
Комплектные трансформаторные подстанции киоскового типа выпускаются на мощности 25…1000кВА и входные напряжения 6 и 10кВ, при этом на низковольтной части обеспечивается напряжение 0,4кВ. Предназначаются для снабжения электроэнергией сельскохозяйственных потребителей, небольших промышленных объектов, отдельных населенных пунктов. Подстанции подразделяются на «тупиковые» и «проходные». Проходные подстанции отличаются тем, что могут обеспечивать подключение потребителя к двум высоковольтным линиям.
Устанавливаются подстанции-киоски на бетонную площадку простейшего типа. Вводы и выводы такой подстанции могут быть как кабельными, так и воздушными. Предусмотрен учет электроэнергии, автоматическое включение и выключение линии уличного освещения по командам встроенного реле. В комплекте поставки – УВН, РУНН и силовой трансформатор.
Конструкция комплектных подстанций типа «киоск» полностью закрывает доступ к высоковольтному вводу и распределительным устройствам низковольтной части, а также к трансформаторному отсеку. Силовой трансформатор защищен от воздействий атмосферных и любых других внешних. Подстанция КТП киоскового типа полностью закрывает доступ посторонним лицам, и в то же время удобна в обслуживании.

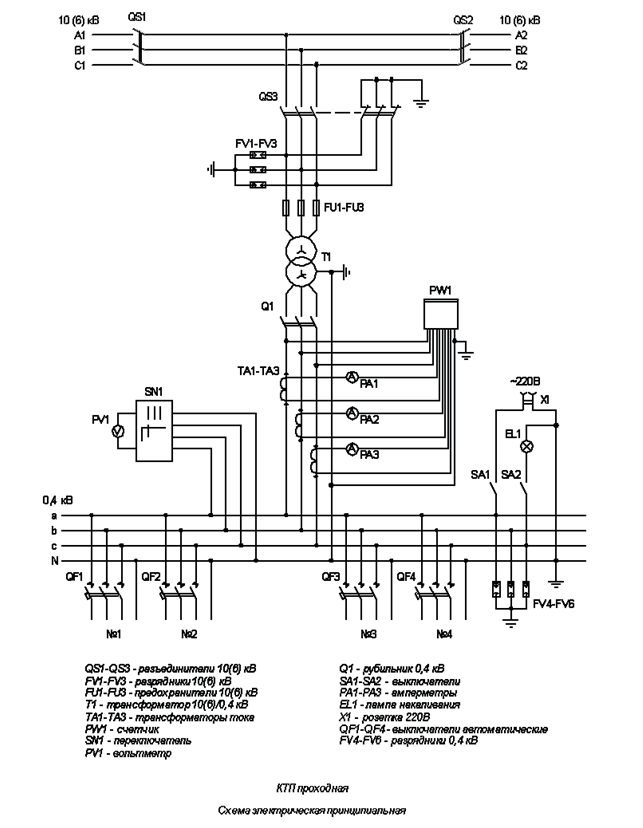

Типовая электрическая схема КТП
|

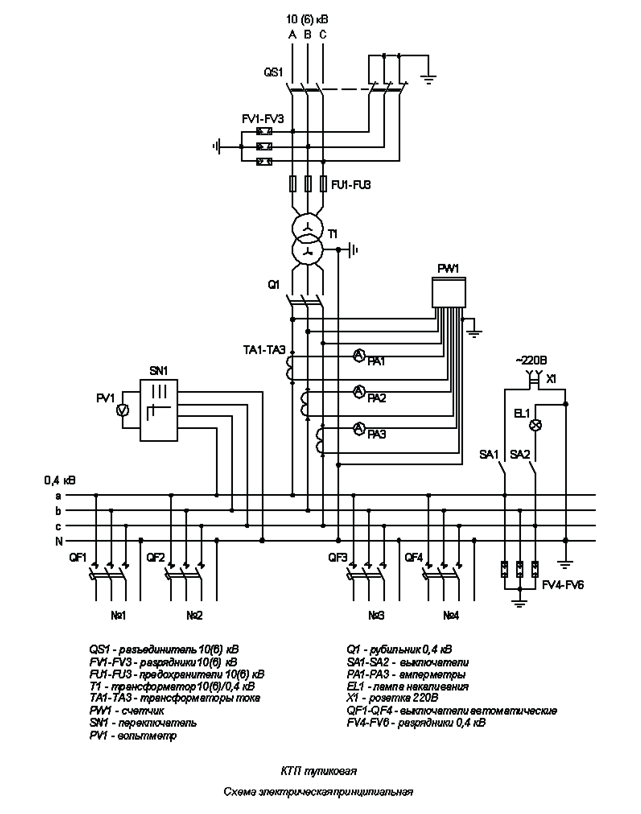

Типовая электрическая схема КТП
|
 |
 |
