Комплектные трансформаторные подстанции шкафного типа (КТП-ш)
Трансформаторные подстанции КТП (КТПШ) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6 (10) / 0,4 кВ.
Комплектные трансформаторные подстанции шкафного типа применяются для электроснабжения объектов сельского хозяйства и промышленности с мощностью потребления от 25…250 кВА. Данные КТП устанавливают на отдельном участке земли. Для защиты от воздействия дождевых или талых вод корпус КТП поднимается над поверхностью земли и закрепляется на специальных железобетонных столбиках (пасынках).

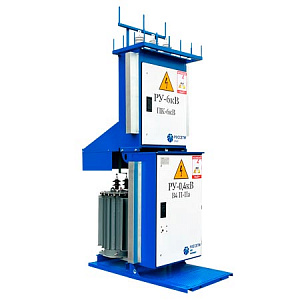

Конструктивно корпус представляет два шкафа друг над другом на общей сварной раме. Верхний шкаф - прием воздушной высоковольтной линии, в нем находятся плавкие вставки ПКТ с ограничителями перенапряжения ОПН и проходными изоляторами ИПУ. В нижнем шкафу элементы защиты отходящих низковольтных линий, распределительная система и оборудование учета электроэнергии. Напряжение по вводу и по выводу обычно составляет 10 и 0,4кВ соответственно.
Трансформатор в данной КТП устанавливается открытым способом, защита от осадков и предотвращение случайного доступа к элементам подстанции обеспечивается специальным защитным кожухом и наличием подставки под трансформатор.

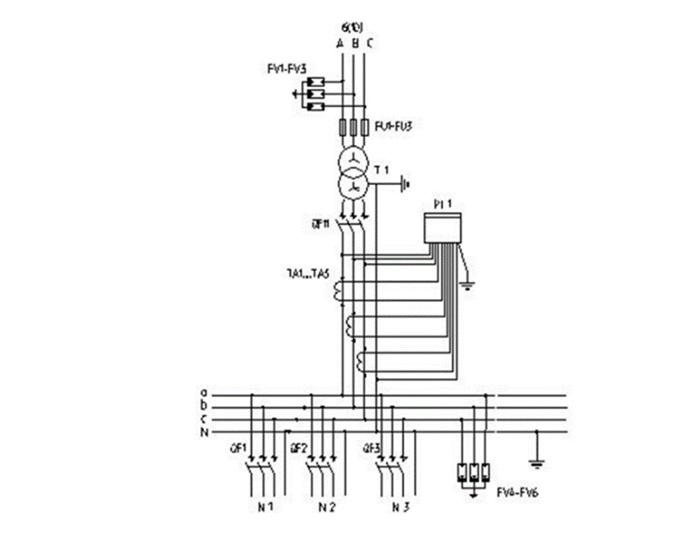

Типовая электрическая схема
