Комплектные трансформаторные подстанции столбового типа (КТП-с)
Назначение столбовых трансформаторных подстанций (СТП) заключается в преобразовании переменного тока высокого напряжения 10 (6) кВт в электроток напряжением 0,4 кВт для подачи в трехфазную (380 В) или однофазную (230 В) сеть электроснабжения для подключения объектов с небольшим уровнем потребления. Данный вид подстанций используется для организации электропитания отдельных построек и садовых обществ, объектов сельскохозяйственного и производственного назначения, разработок месторождений нефти и газа.
Комплектная трансформаторная станция столбовая (КТПС) предназначена для приема электроэнергии трехфазного переменного тока обычно с напряжением 10кВ и преобразования его в ток с напряжением 380 или 220 В. Устанавливается такая подстанция в основном в загородной местности и осуществляет энергоснабжение потребителей до 250 кВА.

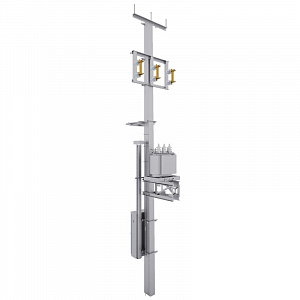

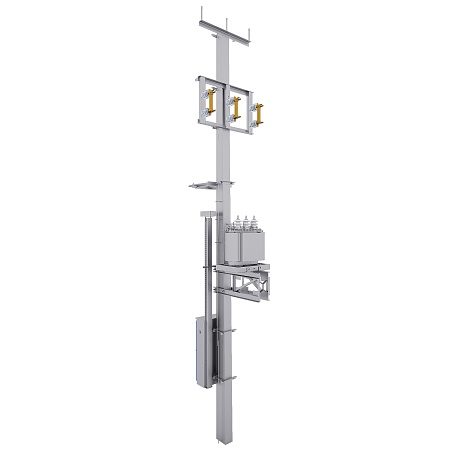

Конструктивно столбовая подстанция КТП устанавливается на железобетонной стойке с применением металлоконструкций, к которым монтируется все оборудование столбовой КТП, а именно:
- УВН — устройство со стороны высокого напряжения;
- Трансформатор силовой;
- РУНН — устройство распределительное со стороны низкого напряжения.
Металлоконструкции силового трансформатора для обеспечения защиты от коррозии изготавливаются методом горячего цинкования. Низковольтный выход силового трансформатора подводится к РУНН изолированным проводом в специальном защитном коробе через герметичный ввод. Столбовые подстанции изготавливаются двух модификаций, а именно:
- высоковольтный ввод — воздушный, низковольтный вывод — кабельный;
- высоковольтный ввод и низковольтный вывод — оба воздушные.
В последнем случае подобная КТПС комплектуется такими элементами несущей конструкции, как траверса. Это позволяет устанавливать на ней низковольтные изоляторы, служащие для присоединения отходящих воздушных линий. При необходимости КТПС может изготавливаться по отдельному проекту в соответствии с конкретными условиями и схемой заказчика.

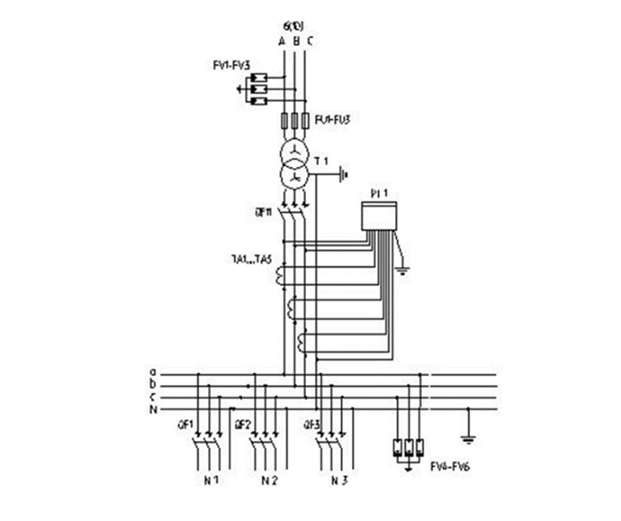

Типовая электрическая схема
